PIGIAUSIAS „pasidaryk pats“ E-POPIERIUS PAVEIKSLŲ RĖMAS. IKEA HACK
Pastaruoju metu labai išpopuliarėjo skaitmeniniai elektroninio popieriaus rėmeliai. Jie puikiai papildo bet kurį stalą ar svetainę, tačiau kai galvojau pirkti, atrodė, kad kainos visiškai neatitinka orbitos. Mes kalbame apie labai aukštas kainas už tai, ką jie iš tikrųjų siūlo. Man labiau patiko rasti būdą, kaip sukurti savo: pritaikomą ir, svarbiausia, daug pigesnį, o kodėl gi ne, remiantis vos kelis eurus kainuojančiu IKEA rėmu.

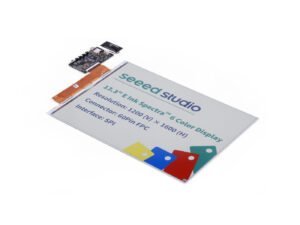

Aš radau 13,3 colio Spectra ekranai su palaikymu iki 6 spalvų. Tyrinėdamas tiekėjus, aptikau „XIAO ePaper DIY“ (EE02) rinkinys iš Seeed Studio. Šiame rinkinyje įdomu tai, kad, be skydelio, jame yra valdiklio plokštė su viskuo, ko reikia, kad jis veiktų nuo pirmos minutės, ir, tiesą sakant, tai yra pats prieinamiausias variantas, kokį radau 13,3 colio Spectra.
- Nuoroda: [13,3 colio spectra™ 6 E-Ink]
Be to, Seeed pateikia programinę-aparatinę įrangą, kuri kartu su jų SenseCraft internetinis įrankis, leidžia valdyti tai, kas rodoma ekrane tiesiai iš debesies. Tai labai patogus sprendimas, jei nenorite nuo pat pradžių suktis su kodu.
Šis įrašas yra padalintas į šiuos skyrius:
- Aparatūra
- Rėmas: IKEA RODALM Hack
- 3D spausdintos dalys: individuali inžinerija
- Surinkimo procesas
- Sąranka ir SenseCraft
- Išvada
Aparatūra
Valdiklio plokštė yra pagrįsta „XIAO ePaper DIY“ (EE02) rinkinys, kuriame viskas yra paruošta išimti iš dėžutės. Ši plokštė yra specialiai sukurta didelio formato e-popieriaus ekranams tvarkyti, joje yra būtinos lygio keitimo grandinės ir galios valdymas, kad būtų galima valdyti 13,3 colio Spectra skydelis efektyviai
- Nuoroda: [13,3 colio spectra™ 6 E-Ink]
Dėl maitinimo šaltinio pasirinkau a 103450 3.7V 2000mAh LiPo baterija su PH2 jungtimi. Jis yra pakankamai plonas, kad liktų paslėptas už rėmo, o akumuliatoriaus veikimo laikas yra tinkamas, atsižvelgiant į tai, kad el. rašalas sunaudoja energiją tik atnaujinimo proceso metu.
- Nuoroda: 3,7 V 2000 mAh baterija
Rėmas: IKEA RODALM Hack

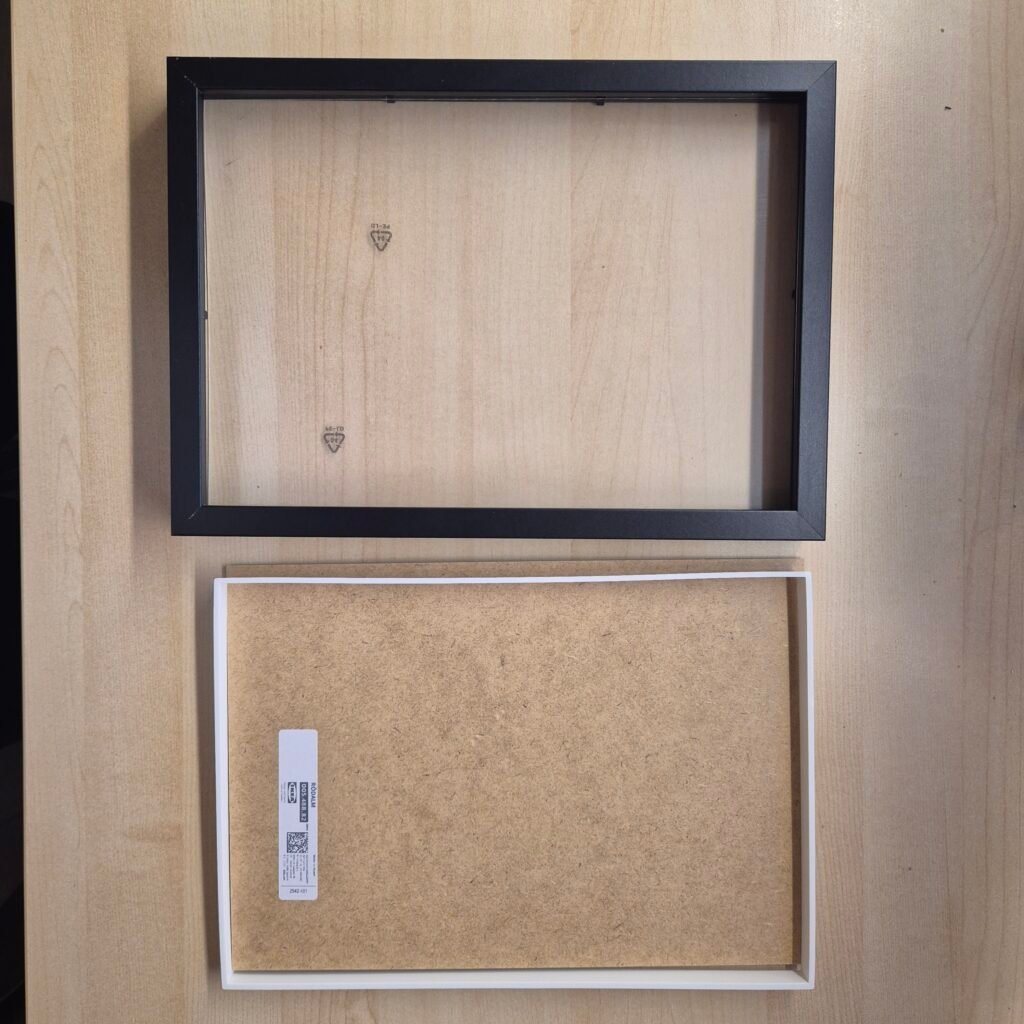

Dėl rėmo radau IKEA RODALM (21×30 cm) , kuris geriausiai atitiko mano ekrano matmenis. Tačiau jis nebuvo tobulas, todėl montuodamas ekraną susidūriau su keliomis problemomis:
- Plotis: 21 cm tinka beveik tobulai.
- Aukštis: 30 cm rėmas yra per aukštas ekranui, todėl lieka tarpų, kur netgi galėtumėte pamatyti plokščią kabelį (FPC).
Paprasčiausias variantas būtų buvęs komplekte esančias putas apkarpyti, bet man labiau patiko sukurti keletą 3D spausdintos dalys išspręsti šią problemą elegantiškiau.
3D spausdintos dalys
Pagrindinė idėja yra neleisti komponentams kabėti rėmo viduje. Įsukdami arba įsmeigdami juos į medinę galinę plokštę, užtikriname, kad e-ink plokštės, kuri, kaip žinote, yra ypač trapi veikiant mechaniniam poveikiui, nebūtų daromas nereikalingas spaudimas.
Nuoroda: [ ATSISIŲSTI 3D dalis nemokamai ]
Sukūriau keturias konkrečias surinkimo dalis:

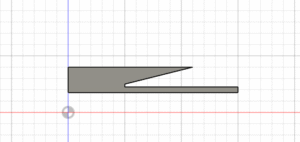

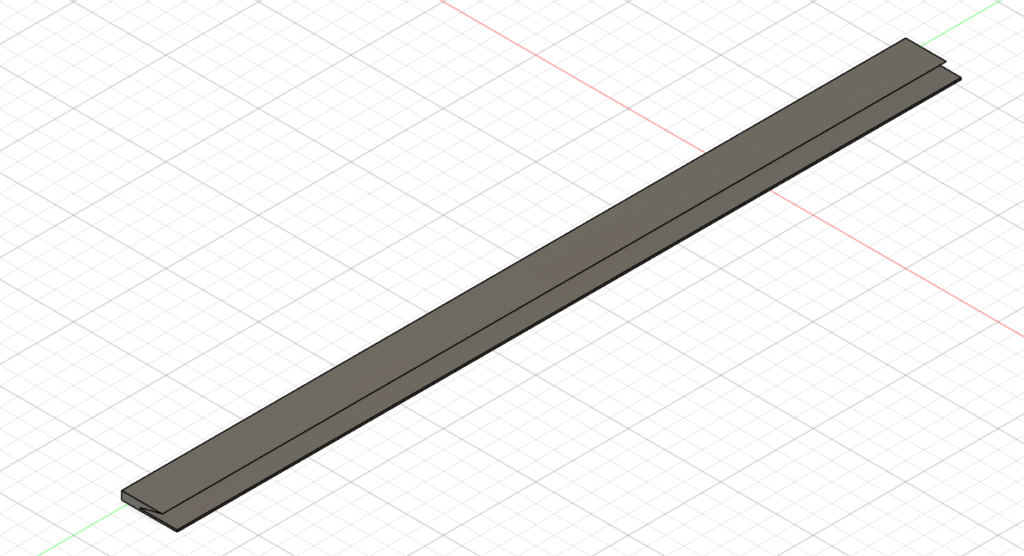

Standartinis krašto tarpiklis: Ši šoninė dalis kompensuoja papildomą erdvę IKEA rėme, laikydami ekraną centre ir prigludę. Jei pažvelgsite į skerspjūvį, tai ne tik plokščia juostelė; jame yra a nuožulnus profilis . Tai labai svarbu norint „apkabinti“ el. rašalo plokštę ir užtikrinti, kad ji būtų idealiai lygi prie stiklo, jo nepertempdama.

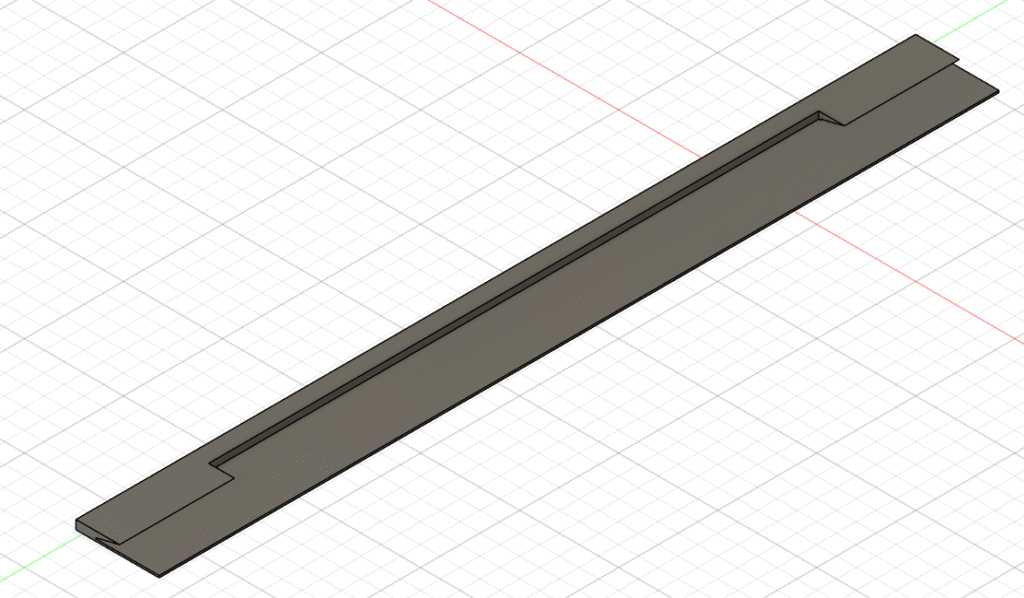

FPC kabelio tarpiklis: Panašus į standartinį tarpiklį, bet su tam skirta įdubusi vieta . Tai leidžia plačiam 13,3 colio FPC kabeliui pereiti nuo ekrano priekio iki rėmelio galo, jo nesuspaustų ar nesutraiškytų dėl montavimo slėgio.
Valdiklio dėklas: Mažas korpusas, skirtas apsaugoti EE02 komplekto plokštę. Įtraukiau angas 13,3 colio ekrano plačiam FPC kabeliui, USB prievadui, mygtukams ir akumuliatoriaus jungtims.
- Tobulinti: Galite apsvarstyti galimybę naudoti USB adapterio kabelį, pvz šitą todėl norint įkrauti akumuliatorių, nereikia atidaryti rėmo. Dar neįtraukiau jo į šį vadovą, nes manasis dar neatvežtas.
Akumuliatoriaus dėklas: Kitas elementas, skirtas laikyti 2000 mAh elementą. Jame yra šiek tiek papildomos atsargos, jei naudojate šiek tiek didesnio dydžio bateriją.
Surinkimo procesas
Dėl 3D spausdinto dizaino surinkimas yra labai švarus. Štai žingsniai, kuriuos atlikau:
Rėmo paruošimas: Išardykite IKEA RODALM ir kruopščiai nuvalykite stiklą. Paimkite 3D atspausdintus šoninius tarpiklius.

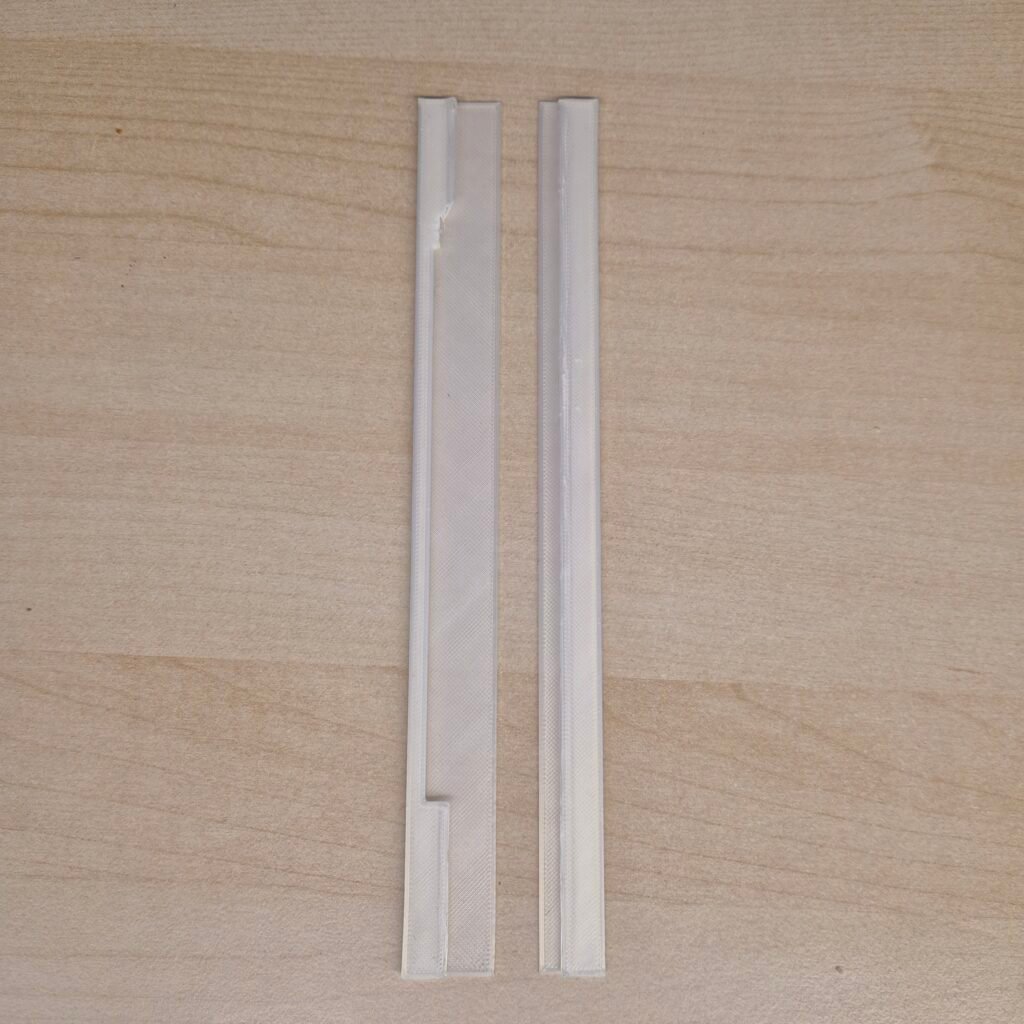

Ekrano padėtis: Pirma, padėkite FPC kabelio tarpiklis toje pusėje, kur išeis kabelis. Tada kampu įkiškite 13,3 colio Spectra skydelį į rėmą ir įsitikinkite, kad FPC kabelis patogiai įsitaiso įpjovoje.
Kai ekranas atsiremia į rėmo vidų, įdėkite kitą tarpiklį į priešingą pusę. Taip užtikrinama, kad kai skydas nukrenta į galutinę padėtį, jis bus idealiai išlygintas ir prigludęs, be šoninio laisvumo.
Elektronikos palaikymo diegimas: Dabar padėkite baltas stačiakampis plastikinis gabalas (įtraukta į Ikea rėmelį) tiesiai virš ekrano užpakalinės dalies. Šis gabalas veikia kaip apsauginis sluoksnis ir tvirtinimo pagrindas. Šį stačiakampį naudosime elektronikai įterpti ir tvarkyti, užtikrindami, kad viskas išliktų vietoje prieš uždarant rėmą.

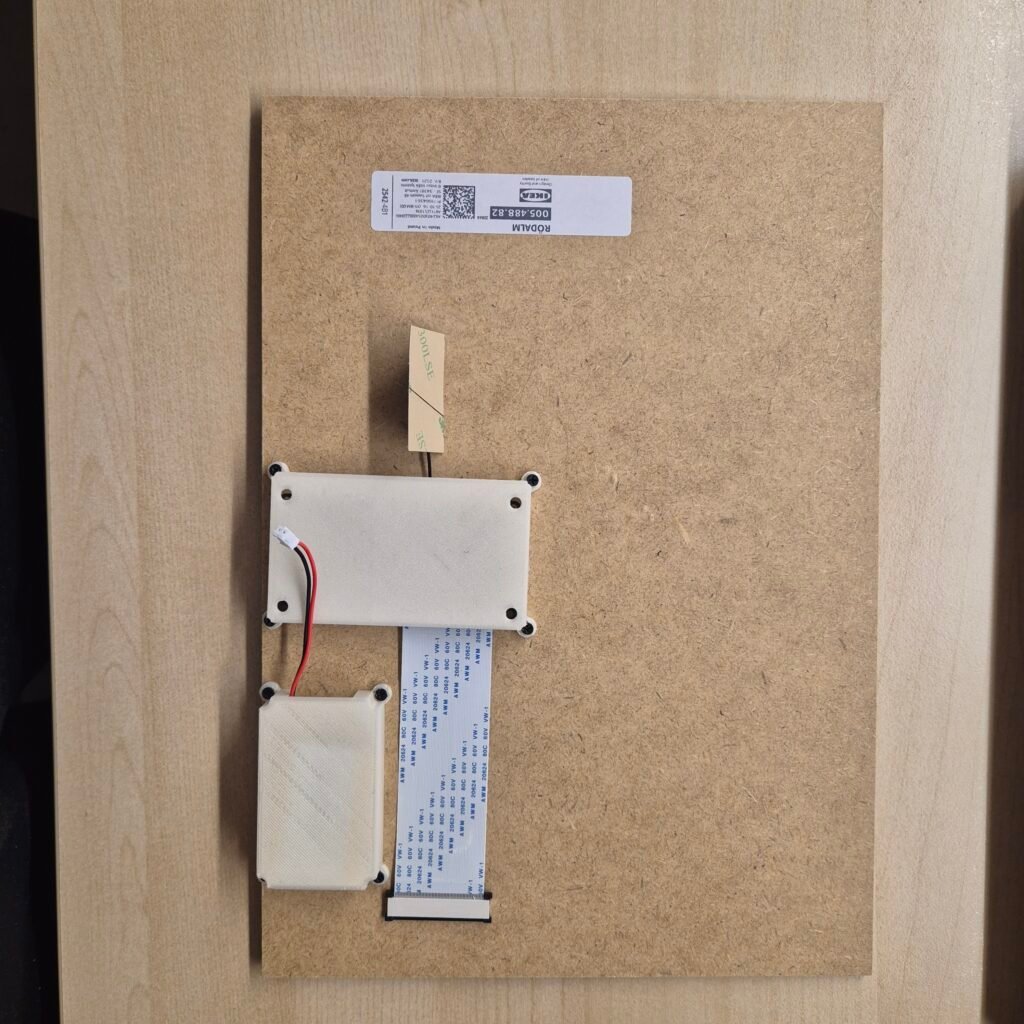

Elektronikos apsauga: Paruoškite medinę galinę plokštę (MDF). Prieš uždarydami, prisukite 3D atspausdintus dėklus (valdiklį ir bateriją) prie medžio. naudojau M2*8 varžtai už tai.
- NUORODOS: [ Varžtų komplektas ]
Net naudojant ploną MDF plokštę, varžtai dažnai gali pakankamai gerai sugriebti medieną, jei jie yra kruopščiai priveržti atsuktuvu. Tačiau jei norite pastovesnio ar saugesnio prigludimo, turėtumėte apsvarstyti galimybę naudoti veržles kitoje pusėje. Kaip matyti nuotraukose, padėtis yra labai svarbi: įsitikinkite, kad FPC kabelis natūraliai išeina link plokštės jungties be jokių agresyvių lenkimų, galinčių jį sugadinti.
Galutinis prisijungimas: Prijunkite FPC ir akumuliatorių. Uždarykite rėmą ir įsitikinkite, kad IKEA RODALM metaliniai ąselės tvirtai laikys medžio, 3D dalių ir ekrano „sumuštinį“.
Sąranka ir SenseCraft
Turinio valdymui „Seeed“ teikia programinę-aparatinę įrangą, kuri veikia su jais SenseCraft internetinis įrankis. Neketinu gaišti laiko aiškindamas nuoseklią plokštės ar platformos konfigūraciją, nes Oficiali Seed Studio Wiki ar tai puikiai dokumentuota:
Pradinės sąrankos metu rekomenduoju vadovautis jų vadovu. Kadangi tai yra oficialus wiki, jie nuolat jį atnaujins, jei pasikeis įrankis arba programinė įranga. Kai lenta bus „gyva“, grįžkite čia ir atlikite tikrąjį fizinį surinkimą.
Išvada
Už dalį komercinio rėmo kainos turiu 13,3 colio skydelį su Spectra spalvomis, kurie atrodo neįtikėtinai. Šis projektas įrodo, kad jums nereikia išleisti daug pinigų aukščiausios klasės technologijoms; eidamas į DIY maršrutas , galite sukurti aukštos kokybės įrenginį, kuris yra tiek žymiai pigiau ir paprasčiau surinkti . Derinys iš IKEA 3D spausdinimas yra dar kartą laimėjusi formulė paprastiems, ekonomiškiems išmaniųjų namų projektams.
Taip pat norėčiau ypatingai padėkoti Eynochart už nuostabų meno kūrinį, kurį panaudojau demonstracinei demonstracijai.
Jei jums patiko šis projektas ir norite paremti mane kuriant daugiau atvirojo kodo aparatinės įrangos, tokių kaip šis, puslapio apačioje rasite mygtuką „Pirkti man kavą“. Bet koks indėlis yra labai vertinamas!
